GMAX2509
9MP全局快门CMOS图像传感器
GMAX2509是一款900万像素分辨率、2/3"光学尺寸的全局快门CMOS 图像传感器。该芯片采用了电荷域相关双采样(CDS) 技术,读出噪声仅为1.8 e⁻凭借独特的光管技术,使芯片具备优异的快门效率和角度响应。GMAX2509采用高可靠性,便于集成的LGA 封装。GMAX2509、GMAX2505、GMAX2518、GMAX0505管脚兼容,且片上集成时序发生器,进一步降低了用户开发成本。
  • 产品特性

    2.5 μm全局快门像素

    2/3"光学尺寸、900万像素分辨率

    低噪声

    优异的快门效率和角度响应

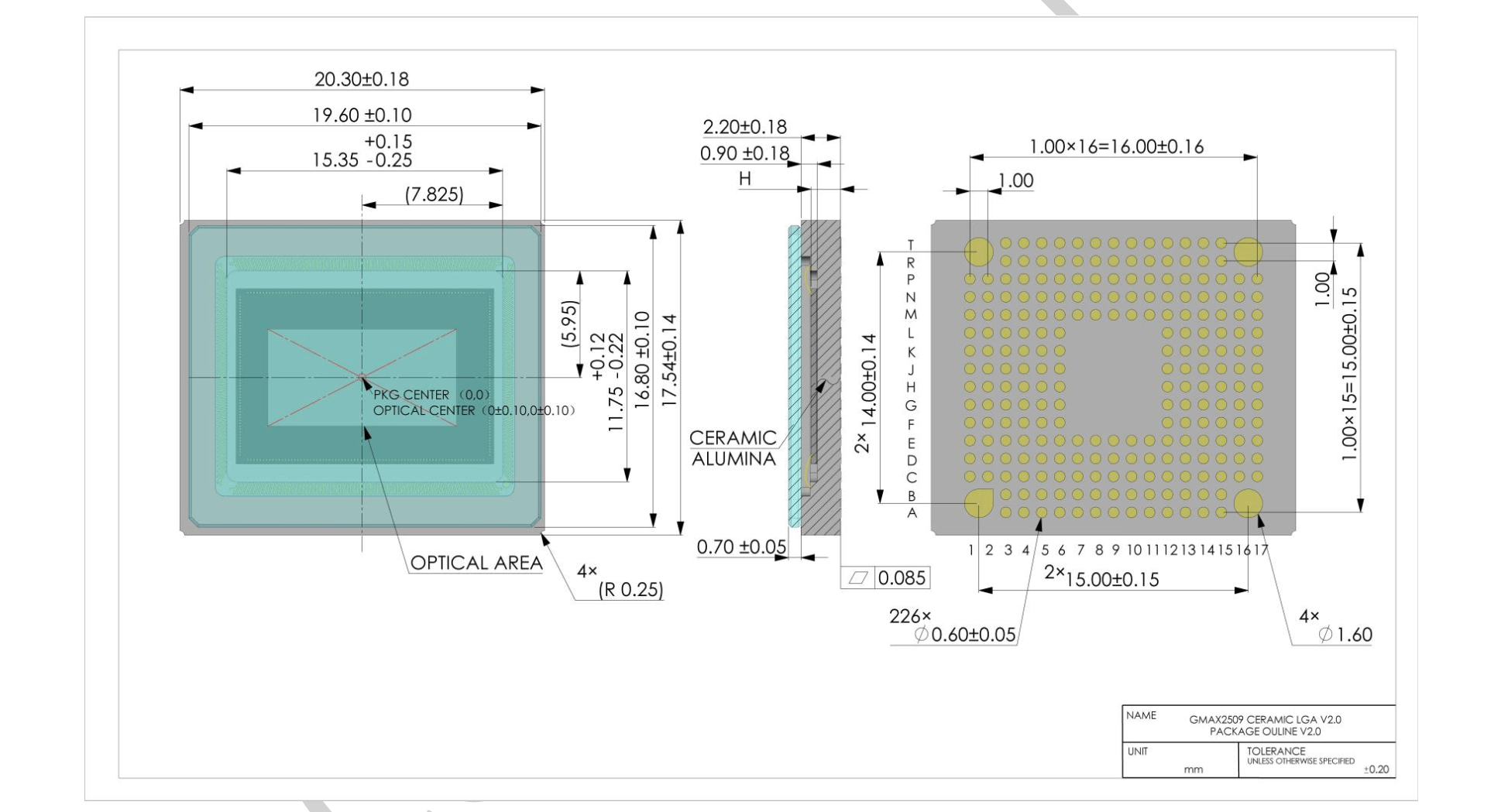

  • 产品尺寸
  • QE曲线
GMAX2509
GMAX2509
产品指标
  • 有效分辨率

    4200(H) x 2160(V)

    光学尺寸

    2/3"

  • 像素尺寸

    2.5 μm x 2.5 μm

    感光面积

    10.5 mm x 5.4 mm

  • 快门类型

    全局快门

    峰值量子效率

    65.5% @ 500 nm

  • 满阱容量

    6.7 ke⁻

    寄生光灵敏度

    -80.0 dB

  • 读出噪声

    1.8 e⁻

    角度响应

    >13° (80%响应)

  • 暗电流

    1.2 e⁻/pixel/s @ 30℃

    最大信噪比

    38.2 dB

  • 动态范围

    65.5 dB @12 bit 62.1 dB @10 bit

    最高帧率

    290 fps @ 10 bit

  • 输出接口

    32对Sub-LVDS

    通道合并

    32/16/12/8/4/2

  • ADC位数

    10/12 bit

    最大数据率

    30.72 Gbps

  • 色彩

    黑白&彩色

    功耗

    <0.9 W @ 12 bit <1.2 W @ 10 bit

  • 供电电压

    3.3 V/1.3 V (模拟)、1.8 V-3.3 V (IO) 1.3 V (数字)

    封装形式

    226 pins LGA (20.3 mm x 17.5 mm)

产品编码
  • GMAX2509-BVM-HST-AU1
    GMAX2509-LGA2;黑白有微透镜,高速版本,290 fps @ 10 bit 20 x Sub-LVDS。226 pins LGA陶瓷封装,无抗反射镀膜、密封D263® T eco玻璃盖板,1级品。
  • GMAX2509-BVC-HST-AU1
    GMAX2509-LGA2;彩色有微透镜,高速版,290 fps @ 10 bit 20 x Sub-LVDS。226 pins LGA陶瓷封装,无抗反射镀膜、密封D263®T eco玻璃盖板,1级品。
  • E-GMAX2509-02-1
    输出接口:USB3.0、三层堆叠
  • GMAX2509-BVM-NST-AU1
    GMAX2509-LGA2;黑白有微透镜,普速版本,121 fps @ 12 bit 10 x SubLVDS。226 pins LGA陶瓷封装,无抗反射镀膜、密封D263® T eco玻璃盖板,1级品。
  • GMAX2509-BVC-NST-AU1
    GMAX2509-LGA2; 彩色有微透镜,普速版本,121 fps @ 12 bit 10 x SubLVDS。226 pins LGA陶瓷封装,无抗反射镀膜、密封D263® T eco玻璃盖板,1级品。
