GL系列
GL系列是长光辰芯面向锂电检测、屏幕检测、印刷检测、自动分拣、轨道检测 、光伏检测等推出的线阵CMOS图像传感器产品系列,具备高速、高灵敏度等特性,分辨率涵盖2K、4K、8K、16K 。
全局快门
高行频
TDI
多光谱
GL3504
2K/4K线阵CMOS图像传感器
GL3504是一款全局快门线阵CMOS图像传感器。GL3504具有两组像素阵列,一组为两行3.5 μm像素,另一组为四行7 μm像素。GL3504支持多种模式,包括3.5 μm的单/双线和7 μm的单/双/四线模式,在7 μm单线模式下最高行频可达173 kHz。GL3504采用58针CLCC陶瓷封装,具备散热快且可靠性高的特点。该产品有黑白和彩色两种芯片,彩色芯片中7 μm像素阵列为RGB真彩色,3.5 μm像素阵列为Bayer彩色。
  • 产品特性

    全局快门

    工作模式:3.5 μm单线/双线、7 μm单线/双线/四线

    12/8 bit ADC

    光学暗像素矫正

    片上温度传感器、SPI控制、时序

  • 产品尺寸

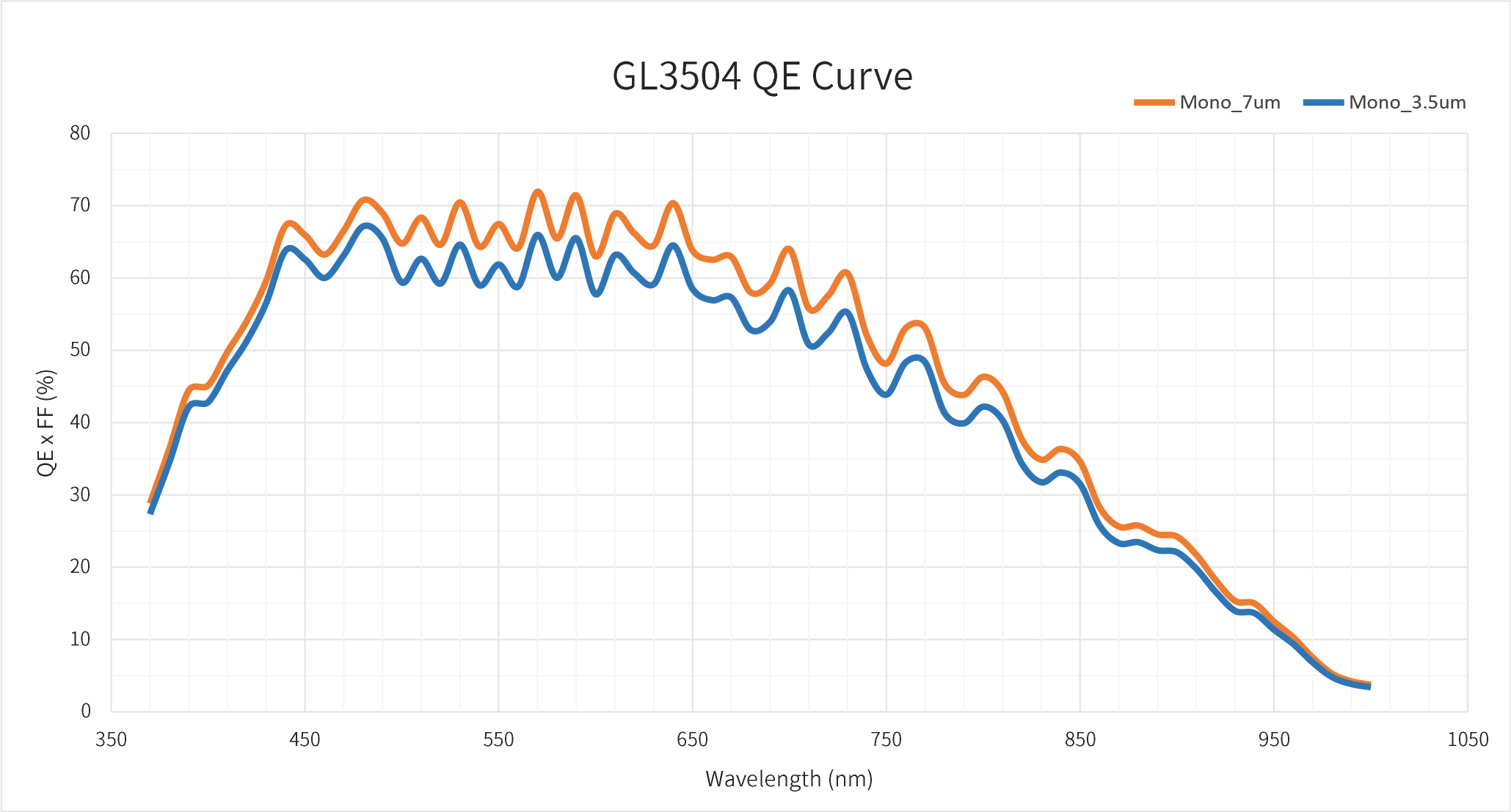

  • QE曲线
GL3504
GL3504
产品指标
  • 有效分辨率

    4096(H) x 2(V) @ 3.5 μm 2048(H) x 4(V) @ 7 μm

    感光面长度

    14.336 mm

  • 像素尺寸

    3.5 μm x 3.5 μm 7 μm x 7 μm

    快门类型

    全局快门

  • 峰值量子效率

    71.9% @ 570 nm

    读出噪声

    4.9 eˉ @ 3.5 μm @ 12 bit

  • 满阱容量

    9.4 keˉ @ 3.5 μm @ 12 bit

    角度响应

    20°(87% 响应)

  • 动态范围

    65.8 dB @ 3.5 μm 12 bit

    最高行频

    172.7 kHz @ 7μm 12 bit 单线

  • 输出接口

    6对Sub-LVDS

    通道合并

    6/3/2/1

  • ADC位数

    8/12 bit

    最大数据率

    5.472 Gbps

  • 色彩

    黑白 & 彩色

    功耗

    <1.0 W

  • 供电电压

    3.3 V(模拟)、2.5 V-3.3 V(IO) 2.1 V(数字)

    封装形式

    CLCC 58 pins (22.3 mm x 10.6 mm)

产品编码
  • GL3504-BVM-NCN- AU1
    支持7 μm像素阵列,黑白,无微透镜,58pinsCLCC陶瓷封装,无抗反射镀膜D263®T eco玻璃盖板密封,1级品。
  • GL3504-CVM-NCN- AU1
    支持7 μm和3.5 μm像素阵列,黑白,无微透镜,58pinsCLCC陶瓷封装,无抗反射镀膜D263®T eco玻璃盖板密封,1级品。
  • GL3504-BVC-NCN- AU1
    支持7 μm像素阵列,彩色,无微透镜,58pinsCLCC陶瓷封装,无抗反射镀膜D263®T eco玻璃盖板密封,工程样片。
  • GL3504-CVC-NCN- AU1
    支持7 μm和3.5 μm像素阵列,彩色,无微透镜,58pinsCLCC陶瓷封装,无抗反射镀膜D263®T eco玻璃盖板密封,1级品。
资料下载
产品彩页
Datasheet
