GCINE系列
GCINE系列是长光辰芯面向专业影像、广电领域而推出的图像传感器系列,产品采用背照式、堆栈技术,具备高分辨率、高帧频、高灵敏度、高动态范围等优异特性。产品可满足8K广播电视、专业摄影、无人机、高端8K视频成像等诸多行业的需求。
GCINE4349
8K 全画幅背照式堆栈CMOS图像传感器
GCINE4349是针对专业影像应用而设计的一款4900万像素(8192 x 6000)分辨率、全画幅CMOS图像传感器。芯片釆用了先进的堆栈背照式技术,具备高灵敏度和优秀的角度响应,在8K模式下最高帧率可达120 fps,4K模式最高帧率可达240 fps。GCINE4349支持多斜率HDR和双增益HDR模式,最高可实现110 dB(18+档)的超高动态范围。在数码相机(DSC)模式下的读出噪声可低至1.9 e⁻且具备适配于此模式的特定快门控制。GCINE4349采用431针LGA陶瓷封装,并配有双面增透膜玻璃盖。
  • 产品特性

    堆栈背照式

    全画幅

    8K超高清

    高帧率

    大满阱、低噪声

    多斜率HDR、 双增益HDR

  • 产品尺寸

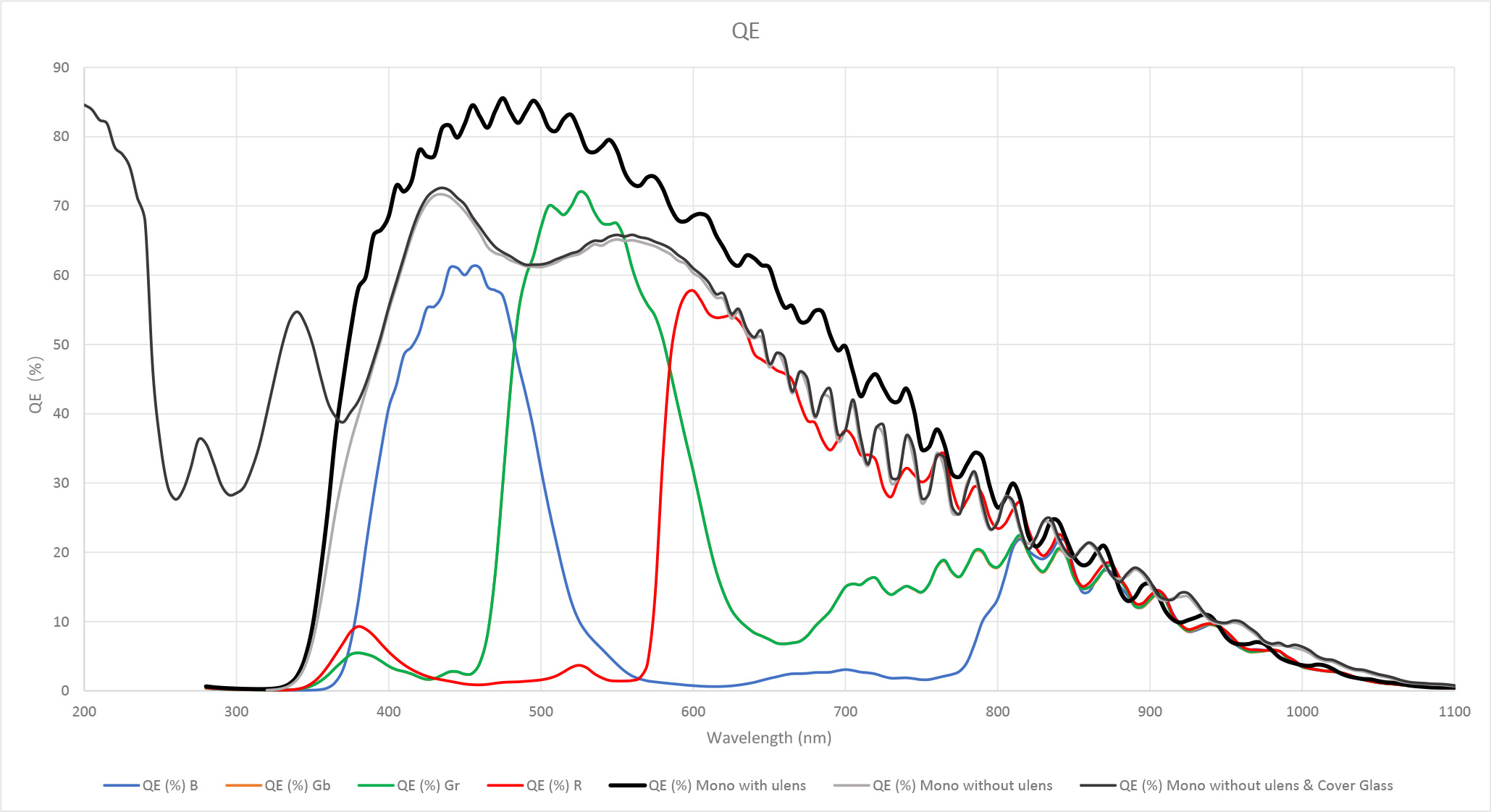

  • QE曲线
GCINE4349
GCINE4349
产品指标
  • 有效分辨率

    8192(H) x 6000(V)

    光学尺寸

    35 mm 全画幅

  • 像素尺寸

    4.3 μm x 4.3 μm

    感光面积

    35.2 mm x 25.8 mm

  • 快门类型

    卷帘快门&DSC

    峰值量子效率

    85% @ 500 nm(黑白)

  • 满阱容量

    152 ke⁻

    角度响应

    35° @ 80%

  • 读出噪声

    1.9 e⁻

    最大信噪比

    52 dB

  • 动态范围

    86.4 dB @ 8K HDR模式

    最高帧率

    120 fps @ 8K 240 fps @ 4K

  • 输出接口

    64对Sub-LVDS

    最大数据率

    76.8 Gbps

  • 色彩

    彩色

    功耗

    4.5 W-7.6 W

  • 供电电压

    3.3 V/1.8 V/1.25 V/-2.2 V

    封装形式

    431 pins LGA (57.6 mm x 44.4 mm)

产品编码
  • GCINE4349-CVC-HLT-BUD
    彩色,有微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持基于多次 EXP 的模式。 Demo级
  • GCINE4349-CVC-NLT-BUD
    彩色,有微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 1次EXP 的模式。 Demo级
  • GSENSE4349BSI-CVM-NLT-BUD
    黑白,无微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 1EXP 的模式。 demo级
  • GCINE4349-CVC-HLT-BUE
    彩色,有微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持基于多次 EXP 的模式。 工程样片
  • GCINE4349-CVC-NLT-BUE
    彩色,有微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 1次EXP 的模式。 工程样片
  • GSENSE4349BSI-CVM-NLT-BUE
    黑白,无微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 1EXP 的模式。 工程样片
  • GSENSE4349BSI-CVM-HLT-BUD
    黑白,无微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 4EXP 的模式。 demo级
  • GSENSE4349BSI-CVM-HLT-BUE
    黑白,无微透镜,432LGA陶瓷封装,带 AR 涂层的密封 D263®T eco玻璃板,支持 4EXP 的模式。 工程样片
